Аппарат стыковой сварки ATLANT 160 G
Назначение:
Сварочный аппарат с гидравлическим приводом предназначен для контактно-стыковой сварки полиэтиленовых (ПЭ и ПНД) труб среднего диаметра (от 40 до 160 мм). Широко применяется при монтаже наружных полиэтиленовых газопроводов и водопроводов.
Принцип работы:
При стыковой сварке трубы закрепляются в держателях, их концы выравниваются торцевателем, а затем разогреваются при помощи нагревательного элемента и соединяются друг с другом под давлением до полного остывания. Сварочный аппарат средней степени автоматизации (ССА) оснащен электронным блоком, который снимает данные температуры нагревательного элемента и давления масла в гидросистеме, сверяет их показатели с заданной программой и в соответствии с полученными результатами подает сигналы оператору при помощи сигнальных ламп. Также предусматривается возможность подключения при необходимости модуля протоколирования.

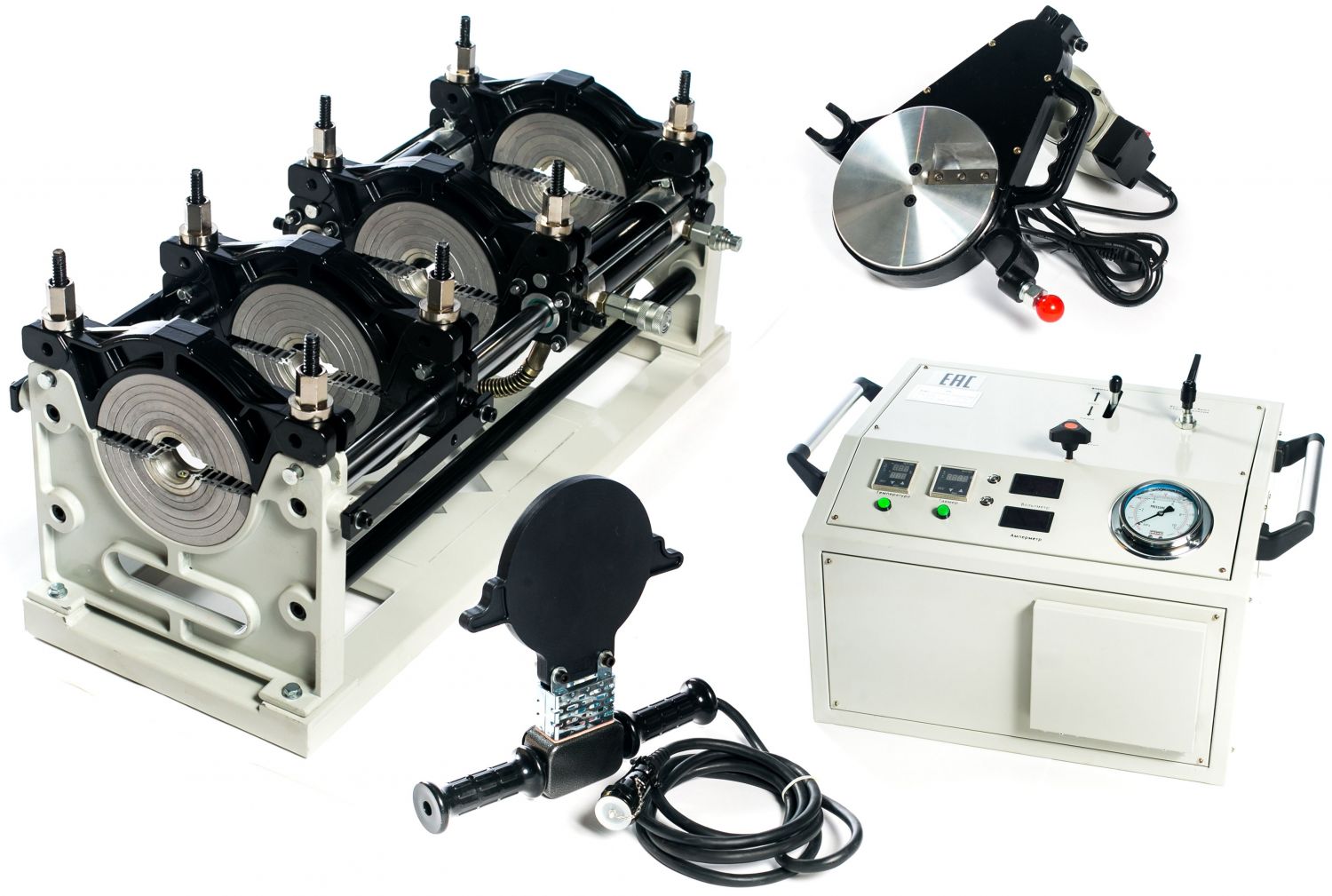

Комплектация:
- Позиционер с гидравлическим приводом;
- Гидроагрегат с блоком управления;
- Гидравлические шланги – 2 шт;

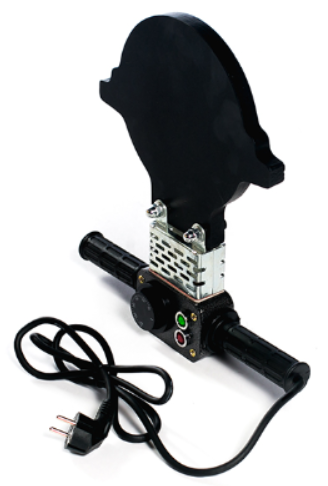

- Нагревательный элемент с электронным поддержанием и регулятором температуры;

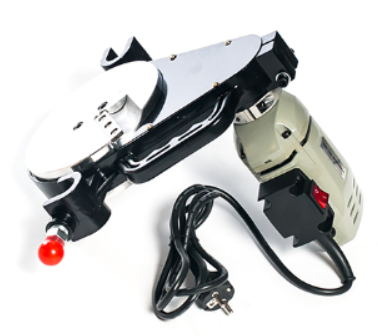

- Торцеватель с электроприводом;
- Контейнер для хранения нагревательного элемента и торцевателя;
- Съемные алюминиевые вкладыши для труб диаметром 40, 50, 63, 75, 90, 110, 125, 140 мм;
- Ремонтный комплект (ЗИП), включая: два 2-х сторонних ножа для торцевателя; прокладки (для всей гидросистемы); термопара (датчик температуры); болт крепления хомутов; инструменты; щуп.
 |
 |
Преимущества:

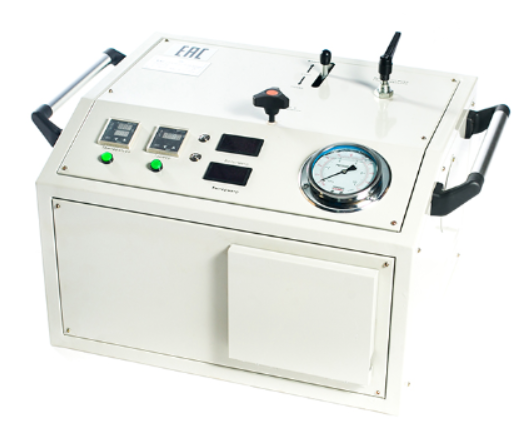

1) Гидроблок:
- Гидроблок закрытого типа;
- Гидроаккумулятор для поддержки давления в гидросистеме;
- Предусмотрен отдельно подключаемый блок протоколирования;
- Быстроразъемные соединения закрытого типа;
- Вольтметр для контроля напряжения в сети;
- Таймер с сигнальной лампой для информирования об окончании того или иного этапа сварки;
- Терморегулятор вынесен на гидроблок, так как на терморегуляторы, расположенные на нагревателе выходит из строя от перепада температур в процессе эксплуатации;
- Все шланги, кабеля, разъемы подверженные физическому воздействию, закрываются крышками;
- Шланги выполнены в защитной оплетке.

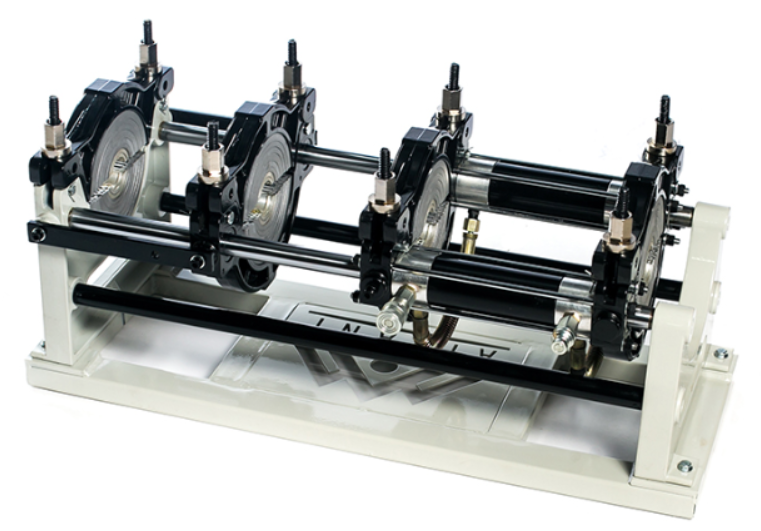

2) Станина с центратором:
- Качественно выполненная литая конструкция с дополнительными ребрами жесткости;
- Полный комплект вкладышей для сварки труб диаметром от 40 до 160 мм;
- Широкие литые хомуты обеспечивают надежный захват и фиксацию трубы;
- Болты крепления хомутов с широким шагом и высоким гребнем;
- Гидроцилиндры больше обеспечивает легкий ход трубы по станине;
- Торцеватель с двухсторонними ножами.
3) Дополнительное оборудование:

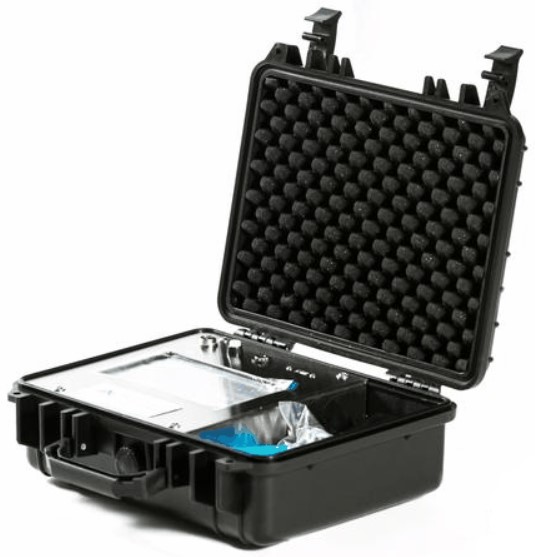

- Универсальный блок протоколирования для стыковых сварочных аппаратов «ATLANT», подходит ко всей линейке аппаратов «ATLANT».
Подготовка сварщиков:
Учебный центр Технопарка "Университетские технологии" оказывает услуги по профессиональной подготовке и переподготовке по профессии рабочего "Сварщик ручной сварки полимерных материалов", проводит предпродажную демонстрацию сварочного аппарата, а также консультирует по выбору рационального типа сварочного аппарата для конкретных производственных задач, по настройке необходимых режимов работы, по обслуживанию и расходным материалам.
